Metode Pengukuran Optik



Pengamatan Mikroskop Optik

Prinsip: Permukaan material diamati langsung dengan mikroskop optik, dan detail morfologi retakan dapat terlihat jelas. Dengan mengamati secara teratur posisi yang sama dan membandingkan perubahan ukuran retakan seperti panjang dan lebar, maka perambatan retakan dapat dipantau. Perbesaran mikroskop optik umumnya berkisar antara beberapa kali hingga 2000 kali, dan perbesaran yang sesuai dapat dipilih sesuai dengan ukuran retakan yang akan diamati.

Skenario Aplikasi: Ini biasanya digunakan dalam studi laboratorium tentang perambatan retakan mikro pada bahan. Misalnya, dalam penelitian ilmu material, perambatan retak pada struktur mikro bahan logam atau keramik diamati untuk menganalisis hubungan antara perambatan retak dan struktur mikro material.

Metode Korelasi Gambar Digital (DIC).

Prinsip: Pola bintik acak dibuat pada permukaan material. Dengan mengambil gambar permukaan material selama proses pembebanan dan menggunakan teknologi pemrosesan gambar digital untuk menganalisis perubahan perpindahan pola spekel, distribusi regangan medan penuh pada permukaan material dapat diperoleh. Berdasarkan prinsip bahwa perambatan retak akan menyebabkan konsentrasi regangan, maka perubahan regangan pada ujung retakan dapat dipantau melalui teknologi DIC, kemudian perambatan retak dapat dievaluasi.

Skenario Aplikasi: Ini lebih banyak digunakan dalam pengujian sifat mekanik struktur komposit. Misalnya pada uji kelelahan sudu turbin angin (kebanyakan terbuat dari material komposit), metode DIC digunakan untuk memantau perubahan regangan selama perambatan retakan pada permukaan sudu.





Standar baja: ABS,LR,DNV,BV,GL,CCS,KR,NK,RINA

Aplikasi utama: Pelat baja pembuatan kapal terutama digunakan untuk menyumbangkan lambung kapal dan derek pemecah kapal dan kapal di lautan bersuhu rendah.

Rentang penggulungan: Tebal*Lebar*Panjang 3-450mm*1220-4200mm*5000-18000mm





Metode Lainnya



Deteksi Emisi Akustik (AE)

Prinsip: Gelombang elastis, yaitu sinyal emisi akustik, akan dilepaskan selama pembangkitan dan penyebaran retakan pada material. Dengan memasang sensor emisi akustik pada permukaan material untuk menerima sinyal-sinyal ini dan menganalisis karakteristik sinyal (seperti amplitudo, frekuensi, energi, dll.), lokasi terjadinya retakan dan tingkat perambatannya dapat ditentukan. Rentang frekuensi sinyal emisi akustik relatif luas, berkisar antara puluhan kHz hingga beberapa MHz.

Skenario Aplikasi: Digunakan untuk memantau perambatan retakan pada struktur berskala besar (seperti jembatan, bejana tekan skala besar, dll.) secara real-time selama pengoperasian. Misalnya, dalam sistem pemantauan kesehatan struktur jembatan, sensor emisi akustik dapat menangkap sinyal yang dikirim secara real-time oleh perambatan retakan di dalam struktur jembatan dan memberikan dasar untuk pemeliharaan tepat waktu.

Analisis Simulasi Elemen Hingga

Prinsip: Berdasarkan parameter sifat mekanik bahan, bentuk geometris struktur, dan kondisi batas, model numerik struktur dibuat menggunakan perangkat lunak elemen hingga. Retakan telah ditentukan sebelumnya dalam model, dan melalui simulasi proses pembebanan, parameter seperti faktor intensitas tegangan dan laju pelepasan energi regangan pada ujung retak dihitung untuk memprediksi arah dan laju perambatan retak.

Skenario Aplikasi: Pada tahap desain teknik, analisis perambatan retak dilakukan untuk struktur yang kompleks (seperti bagian struktural tabrakan mobil, roda pendaratan pesawat, dll.) untuk mengoptimalkan desain dan meningkatkan keselamatan dan keandalan struktur.

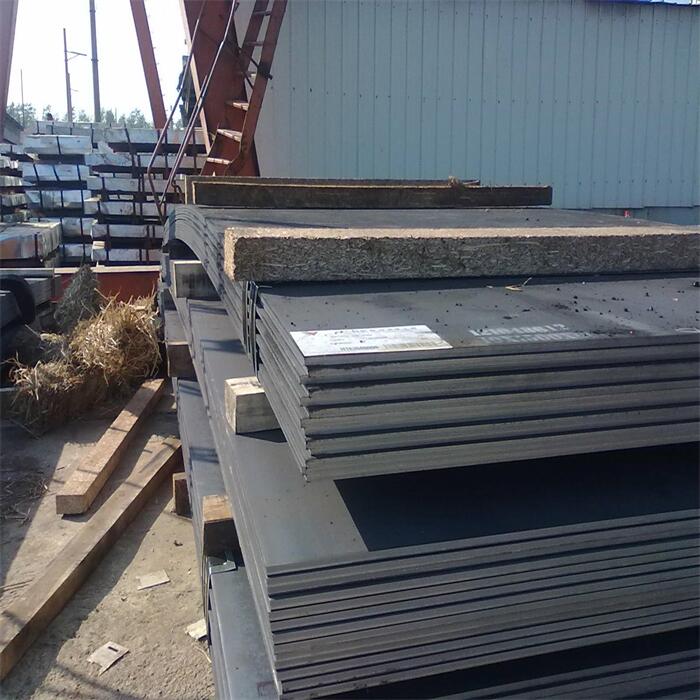

Pelat Baja BV D420
